Чому ви повинні вибрати клапан метелика для своїх промислових додатків?

У світі контролю рідини клапани лежать в основі кожної промислової системи. Вони визначають, наскільки добре функціонують трубопроводи, наскільки безпечно працюють процеси та наскільки ефективно галузі економлять енергію та ресурси. Серед багатьох типів клапанів,Клапан метеликавиділяється як універсальне, економічно вигідне та надійне рішення як для середніх, так і для масштабних операцій. Його унікальна конструкція та надійна продуктивність роблять його придатним для водопостачання, очищення стічних вод, хімічної промисловості, електростанцій та систем ОВК.

Ця стаття детально ознайомлюється з принципами роботи, специфікаціями, перевагами та застосуванням клапана метелика, а також підкреслює, чому стільки компаній, включаючи ті, хто співпрацює зКомпанія Tianjin Viastone Valve, віддайте перевагу цьому типу клапана в їх трубопроводах.

Що таке клапан метелика?

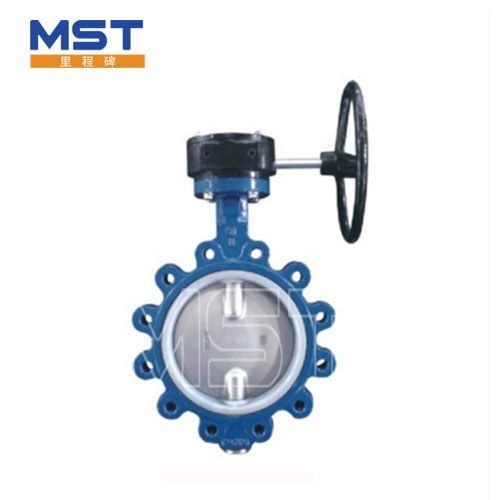

Клапан метелика з метеликом-це клапан на чверть повороту, призначений для регулювання або ізоляції потоку рідини всередині трубопроводів. Він відрізняється його дизайном "вкладки", яка містить різьбові вставки з обох боків корпусу клапана. Ця конструкція дозволяє клапана безпосередньо до фланців, що дозволяє прості встановлення та видалення, не порушуючи всю систему трубопроводів.

Ця функція робить клапан метелика з метеликом дуже практичним для систем, що потребують частого обслуговування, де одна сторона трубопроводу, можливо, потребує відключення, не впливаючи на іншу.

Основні функції та принцип роботи

Принцип робочого клапана метелика є простим, але ефективним:

• Він працює з рухом чверть повороту.

• Круглий диск, розташований у центрі труби, обертається навколо вертикальної осі для управління потоком.

• Коли ручка або привід вивертається на 90 градусів, диск або повністю відкриває, або закриває прохід.

• Клапан також може бути встановлений на проміжні положення, що дозволяє точного регулювання потоку.

Ця конструкція мінімізує опір, зменшує падіння тиску та забезпечує надійну ущільнювач при поєднанні з високоякісними сидіннями еластомеру.

Параметри продукту клапана метелика

Нижче наведені загальні параметри, які демонструють технічні можливості стандартного клапана метелика:

Основні характеристики

• Діапазон розмірів: DN50 - DN1200 (2 " - 48")

• Рейтинг тиску: PN10, PN16, ANSI 150

• Матеріал тіла: Чавун, пластичне залізо, вуглецева сталь, нержавіюча сталь

• Дисковий матеріал: Пластичне залізо, нержавіюча сталь, алюмінієва бронза, нейлоновий диск

• Матеріал для сидіння: EPDM, NBR, PTFE, Viton

• Тип з'єднання: Витягнутий тип з різьбовими вставками

• Метод експлуатації: Ручний важіль, коробка передач, електричний привід, пневматичний привід

• Діапазон температури: -20 ° C до +200 ° C (залежно від матеріалу сидіння)

• Застосування: Вода, нафта, газ, суспензія, хімічна рідина

Таблиця технічних параметрів

Переваги клапана метелика

1. Гнучка установка- може бути встановлений в кінці трубопроводу, не вимагаючи трубопроводів нижче.

2. Легке обслуговування- Дозволяє обслуговувати одну сторону системи, не вимикаючи всю лінію.

3. Економічний- легші та компактніші, ніж клапани воріт або глобус, зменшуючи як матеріали, так і витрати на встановлення.

4. Міцність- З такими матеріалами, як пластичне залізо та нержавіюча сталь, клапан витримує тиск, коливання температури та корозійне середовище.

5. Щільна ущільнювача-Розширені матеріали сидіння забезпечують затемнення міхур, навіть у складних умовах.

6. Універсальність- Підходить для чистої води, стічних вод, нафти, газу та легких хімічних речовин.

Застосування клапана метелика

Клапан метелика з метеликом має великі застосування в різних галузях:

• Водопостачання та очищення стічних вод- забезпечує надійне вимкнення та контроль у муніципальних системах води та каналізації.

• Системи HVAC- Використовується для регулювання охолодженої води та трубопроводів з гарячою водою.

• Хімічна промисловість- обробляє легкі корозійні рідини через сидіння PTFE та Viton.

• Електростанції- Відіграє роль у циркуляції води та допоміжних послугах.

• Морська промисловість- Легка конструкція робить його придатним для бортових систем.

Універсальність цього клапана робить його одним із найпоширеніших продуктів інженерами та керівниками проектів у всьому світі.

Порівняння з іншими типами клапана

Поширені запитання про клапан метелика

Q1: Що робить клапан метеликів -метеликів відмінним від клапана метеликів вафель?
Клапан метелика з метеликом має різьбові вставки (вкладки), які дозволяють клапана бути закріпленим безпосередньо до фланців, що дозволяє відключати одну сторону трубопроводу, не порушуючи іншого. На відміну від цього типу вафель вимагає вимкнення всієї лінії перед вилученням.

Q2: Чи можна використовувати клапан метелика для метеликів для застосувань високого тиску?
Як правило, клапани метеликів-метеликів розроблені для систем середнього тиску (PN10-PN16 або ANSI 150). Для більш високого тиску можуть знадобитися спеціалізовані матеріали та посилені конструкції, але у більшості промислових трубопроводів достатньо їх поводження.

Q3: Як матеріал сидіння впливає на продуктивність клапана метелика?
Матеріал сидіння безпосередньо впливає на стійкість до температури, ущільнювальні властивості та сумісність із середовищем. Наприклад, EPDM ідеально підходить для води, PTFE є кращим для хімічних речовин, а Viton добре працює з більш високими температурами. Вибір правильного сидіння забезпечує довгострокову надійність.

Q4: Чому я повинен вибрати компанію Tianjin етапно -клапан для клапанів для клапанів метеликів?
Компанія Tianjin Viastone Valve має багаторічну експертизу виробництва клапана, пропонуючи надійні дизайни, преміальні матеріали та налаштовані варіанти. Їх клапани метеликів -метеликів широко використовуються в муніципальних, промислових та морських проектах, що підтверджують як довговічність, так і ефективність.

Висновок

ЗКлапан метеликаПоєднує ефективність, довговічність та практичність, що робить його незамінним вибором для сучасних промислових систем. Його простота встановлення, здатність ізолювати одну сторону лінії, а економічно ефективна конструкція сприяє зростаючому попиту на світових ринках.

Якщо ви розглядаєте надійне рішення для своїх трубопроводів, інвестування у високоякісні клапани зКомпанія Tianjin Viastone Valveзабезпечує як продуктивність, так і довгострокову цінність.

Для запитів, технічних консультацій або оптових замовлень, будь ласка, не соромтесяконтакт Компанія Tianjin Viastone Valve- надійне ім’я у виробництві та постачанні клапана.
