Чому зворотні клапани вважаються ключовими автоматичними компонентами промислових систем керування рідинами?

У промислових системах керування рідинами,зворотні клапаниє ключовими автоматичними компонентами, призначеними для запобігання випадковому зворотному потоку середовища, захисту такого обладнання, як насоси та двигуни, і забезпечення стабільності промислових процесів. Як професійний виробник із передовими виробничими можливостями та досвідом світового експорту,Tianjin Milestone Valve Companyзосереджується на постачанні високоефективних зворотних клапанів та іншої промислової арматури для задоволення різноманітних промислових потреб. Отже, ви розумієте зворотні клапани?

Що таке зворотний клапан?

A зворотний клапанце автоматичний клапан, закриваюча частина якого (циркулярний клапанний диск) працює під дією власної ваги та тиску рідини. Його основною функцією є запобігання зворотному потоку середовища, що робить його незамінним компонентом систем транспортування рідини в різних галузях промисловості. На відміну від ручних або напівавтоматичних клапанів, зворотні клапани не потребують зовнішнього джерела живлення — їхня робота повністю керується динамічним тиском самого середовища, що забезпечує надійне запобігання зворотному потоку в реальному часі.

Основні функції зворотних клапанів

Запобігання зворотному потоку середовища: це найосновніша функція. У системах трубопроводів зворотні клапани запобігають зворотному потоку середовища, коли тиск у системі падає, уникаючи перерв у виробництві.

Захист насосів і приводних двигунів: зворотний потік може спричинити реверс насосів, потенційно пошкодивши внутрішні компоненти та перевантаживши приводний двигун, що призведе до дорогих простоїв. Зворотні клапани закриваються відразу після зворотного потоку, усуваючи цей ризик.

Безпечне вивантаження середовища з контейнерів: у резервуарах для зберігання або резервуарах під тиском зворотні клапани контролюють односпрямований потік середовища, забезпечуючи безпечне вивантаження та запобігаючи зворотному потоку сифону або забрудненню.

Безпечна ізоляція: Зворотні клапани використовуються разом із засувками для створення системи подвійного захисту. Наприклад, у трубопроводах високого тиску зворотні клапани запобігають зворотному потоку, тоді як засувки дозволяють ручну ізоляцію для технічного обслуговування, таким чином підвищуючи загальну безпеку системи.

Типи зворотних клапанів: підйомні та поворотні

Залежно від руху диска клапана зворотні клапани в основному поділяються на зворотні клапани підйому та поворотні зворотні клапани. Кожен тип має свої унікальні структурні характеристики та сценарії застосування, які підходять для різних промислових потреб.

Зворотний клапан підйому

Конструкція підйомного зворотного клапана схожа на структуру засувки, але в ньому відсутній шток клапана, який приводить в рух диск клапана. Диск клапана рухається вертикально (вгору та вниз) уздовж сідла клапана, щоб контролювати потік.

Принцип роботи

Процес відкриття: Коли середовище тече від вхідного кінця (нижня сторона) до вихідного кінця (верхня сторона), вхідний тиск штовхає диск клапана вгору, долаючи сукупний опір власної ваги диска клапана та тертя потоку. Це піднімає диск клапана над сідлом клапана, дозволяючи середовищу плавно проходити.

Процес закриття: якщо середовище намагається текти назад, зворотний тиск штовхає диск клапана вниз. Потім під дією власної ваги і зворотного тиску диск клапана щільно притискається до сідла клапана, ущільнюючи трубопровід і запобігаючи зворотному потоку.

Ключові переваги

Швидка реакція на закриття, ідеально підходить для систем з частими змінами тиску.

Висока точність ущільнення в закритому стані, підходить для середовищ з низькими вимогами до витоку.

Типові застосування

Системи водопостачання та водовідведення.

Трубопроводи живлення котлів і парові системи на електростанціях.

Сектори легкої промисловості, які вимагають надзвичайно високої чистоти середовища.

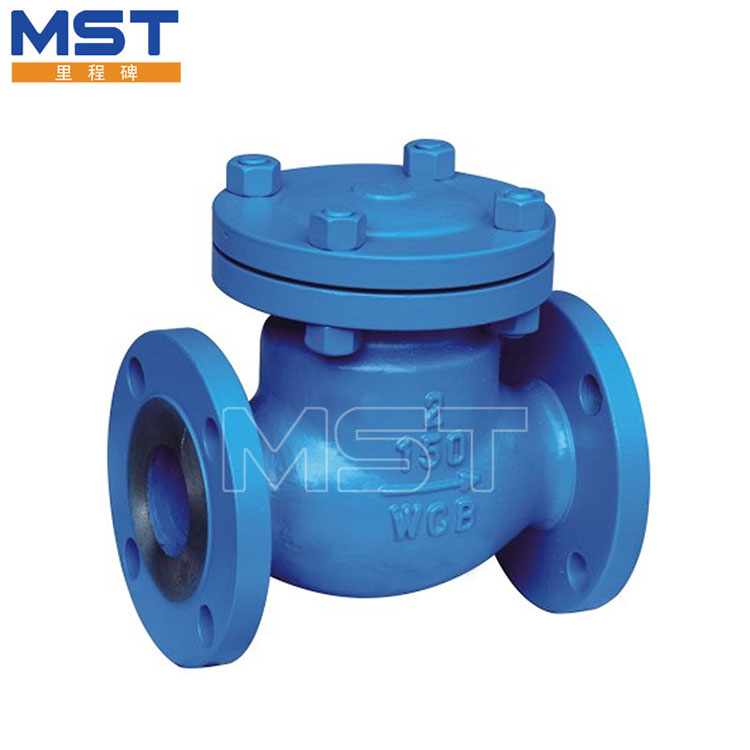

Зворотний клапан поворотного типу

Зворотний клапан поворотного типу має диск, який нахилений і встановлений на осі обертання (зазвичай розташований біля сідла клапана). Диск обертається навколо цієї осі, щоб відкрити або закрити, а не рухатися вертикально.

Принцип роботи

Процес відкриття: коли середовище тече в прямому напрямку, його тиск штовхає диск, щоб він відхилився від сідла клапана, створюючи прохід для середовища. Кут повороту диска визначається швидкістю потоку середовища — більші швидкості потоку призводять до більшого кута відкриття, мінімізуючи опір потоку.

Процес закриття: коли виникає зворотний потік, зворотний тиск середовища штовхає диск повертатися назад до сідла клапана. Потім диск ущільнює сідло під зворотним тиском, зупиняючи зворотний потік. Принцип роботи подібний до зворотного клапана підйомного типу, але поворотний рух зменшує силу удару під час закриття, подовжуючи термін служби клапана.

Ключові переваги

Низький опір потоку, що робить його придатним для трубопроводів великого діаметру або систем з високою швидкістю потоку.

Проста конструкція, легке обслуговування та сильна адаптованість до середовищ із невеликими домішками (наприклад, стічні води, сира нафта).

Типові застосування

Нафто- і газопроводи.

Системи теплопостачання.

Металургійна промисловість.
